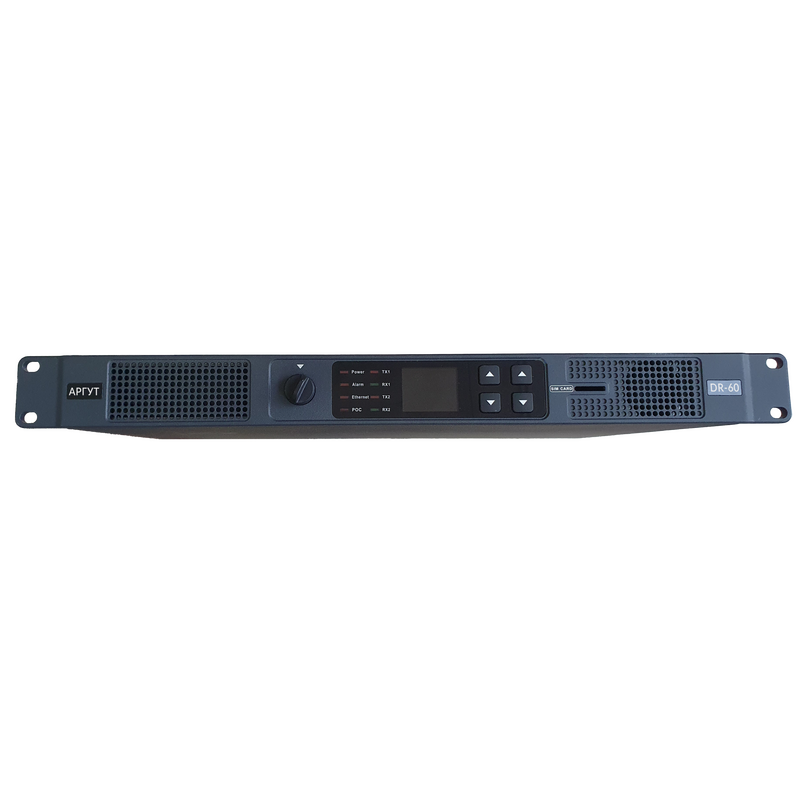

Радиоретранслятор Аргут DR-60: дальность, питание и монтаж в стойку

Носимая рация в одиночку бьёт недалеко. Ей мешают здания, складки местности, малая мощность и низкая антенна. Ретранслятор снимает эту проблему: его ставят повыше, и он становится общей точкой связи для всех абонентов сети.

Схема работы простая. Абонент передаёт на одной частоте, ретранслятор принимает сигнал и сразу выдаёт его в эфир на другой. Остальные станции слушают вторую частоту и слышат собеседника, даже если сами его напрямую не достают. Ретрансляция однонаправленная: сигнал идёт по цепочке «приём, передача», а абоненты говорят по очереди, как в обычном симплексе, только частот две.

DR-60 работает как компонент системы радиосвязи Аргут, поэтому его можно встроить в сеть, где уже стоит другое оборудование этой системы.

Ретранслятор понимает цифровые станции с шагом сетки 12,5 кГц и аналоговые с шагом 12,5, 20 и 25 кГц. На практике парк раций можно обновлять постепенно. Старые аналоговые станции продолжают работать, а новые цифровые закупают партиями, по мере того как позволяет бюджет. Менять всё разом не придётся.

Кому такая схема актуальна:

В одном корпусе высотой 1U собран полноценный ретранслятор. Он работает в диапазоне UHF, 400–470 МГц, и выдаёт 40 Вт на передатчике. Для стационарного узла это рабочая мощность, и именно от неё считается дальность в следующем разделе.

Аппарат работает в двух режимах, цифровом DMR и аналоговом, а выбор зависит от того, какие станции у вас в эфире. Конфигурируют его с компьютера. Кабель для программирования лежит в коробке, докупать его не нужно. Частоты, режимы и параметры сети задают при подключении к ПК.

Блок питания встроенный: он принимает сеть 220 В, 50 Гц и выдаёт 13,8 В при токе до 20 А. Отдельный внешний адаптер в шкафу не понадобится, и это экономит место в стойке.

Есть и второй вариант: питание от постоянного напряжения 13,6 В. Его можно использовать как резервный. При отсутствии сети 220 В узел можно питать от внешнего источника 13,6 В.

Базовый комплект сам по себе к эфиру не готов. Дуплексер, стационарная антенна и радиочастотный кабель в него не входят: их добавляют по желанию заказчика, а цену и спецификацию расширенного комплекта дают по запросу. Закладывайте эти позиции в бюджет и сроки сразу, иначе ретранслятор приедет, а запустить сеть будет не на чем.

Для UHF приводится такая расчётная дальность:

Цифры получены для связки «ретранслятор и автомобиль». Антенна ретранслятора штыревая, с коэффициентом усиления 3 дБи, и висит на высоте 20 м, а антенно-фидерное устройство собрано по схеме с дуплексером. Расчёт сделан по модели Окамура-Хата для типичных условий.

Это расчёт, а не гарантия. Реальную дальность срезают рельеф и плотная застройка, к ним добавляются погода, препятствия на трассе сигнала и помехи в радиоканале. Холм между ретранслятором и машиной или промзона с металлическими ангарами дадут результат заметно скромнее табличного. Для носимых раций с короткой антенной на автомобильные цифры тоже ориентироваться не стоит.

DR-60 рассчитан на монтаж в 19-дюймовую стойку высотой 1U, обычно его ставят в шкаф связи. На улицу, как правило, выводят антенно-фидерную часть. Поэтому от погоды напрямую зависят антенна с кабелем, а дальность во многом определяет высота, на которую вы поднимете антенну.

Размерного ряда у модели нет. Исполнение одно: корпус под стандартную стойку 19 дюймов высотой 1U. Если в шкафу связи есть свободный юнит, ретранслятор встанет туда без переходников и самодельных полок.

У этого аппарата модификация UHF на 400–470 МГц, для VHF он не подходит. До заказа проверьте, в каком диапазоне работают ваши станции и на какие частоты есть разрешение. Если парк раций сидит на VHF, этот ретранслятор вашу задачу не решит.

Ретранслятор приходит в картонной коробке с ложементом из гофрокартона. Размеры упаковки 556×130×530 мм по ширине, высоте и глубине, масса брутто 8,1 кг. Коробка широкая и глубокая, но плоская, так что её спокойно несёт один человек.

Что прикинуть заранее:

Купить радиоретранслятор Аргут DR-60 DMR UHF можно по цене 183 690 руб., модель есть в наличии.

DR-60 относится к инфраструктуре сети. Носимую или автомобильную рацию он не заменяет: абонентом он не служит, а принимает сигнал станций на одной частоте и отдаёт его на другой. Поэтому его выбирают под уже существующий парк раций или под сеть, которую только строят.

Чем различаются варианты поставки:

Если антенно-фидерного тракта у вас нет, обсудите дополненный комплект сразу, чтобы не собирать его по частям.

Для работ на мачте и прокладки кабеля пригодится простое снаряжение:

Оформить заказ можно на странице ретранслятор Аргут DR-60.

Начните с документов. Руководство пользователя и паспорт идут в комплекте, и порядок подключения, настройки и обслуживания лучше брать оттуда, а не по памяти.

В стойке оставьте ретранслятору свободное место. Корпус, плотно зажатый между соседними блоками, хуже отводит тепло. Требования к размещению уточните в руководстве пользователя, оно идёт в комплекте.

Что проверять регулярно:

Кабель для программирования храните рядом с устройством. Перенастройка выполняется с ПК, и без этого кабеля даже мелкая правка частот превращается в поиски по шкафам.

Индивидуальную упаковку не выбрасывайте. Коробка с ложементом рассчитана на этот корпус, в ней удобно везти ретранслятор на другой объект или в сервис, а плоская форма позволяет хранить её даже в небольшой подсобке.
